GB/T8923.1-2011涂覆涂料前鋼材表面處理，表面清潔度的目視評(píng)定，第一部分：未涂覆過(guò)的鋼材表面和全面清除原有涂層后的鋼材表面的銹蝕等級(jí)和處理等級(jí)。

鋼材表面銹蝕等級(jí)和除銹等級(jí) GB/T8923.1-2011代替GB/T8923-1998

前言

本部分代替GB/T8923—1988《涂裝前鋼材表面銹蝕等級(jí)和除銹等級(jí)》,與GB/T8923—1988相比,主要技術(shù)變化如下:

———增加了不同磨料噴射清理所致鋼材表觀改變的典型樣板照片(見(jiàn)第5章和附錄A)。

本部分使用翻譯法等同采用ISO8501-1:2007《涂覆涂料前鋼材表面處理 表面清潔度的目視評(píng)定第1部分:未涂覆過(guò)的鋼材表面和全面清除原有涂層后的鋼材表面的銹蝕等級(jí)和處理等級(jí)》。

本部分做了下列編輯性修改:

———?jiǎng)h除第1章中有關(guān)標(biāo)準(zhǔn)出版語(yǔ)言的“注2”；

———增加了資料性附錄NA“與涂覆涂料前鋼材表面處理的國(guó)際標(biāo)準(zhǔn)相對(duì)應(yīng)的國(guó)家標(biāo)準(zhǔn)目錄”,以指導(dǎo)使用。

1、范圍

GB/T 8923 的本部分規(guī)定了一系列的鋼材表面銹蝕等級(jí)和處理等級(jí)。各種等級(jí)通過(guò)文字?jǐn)⑹龊偷湫蜆影逭掌�共同定義，這些照片是符合文字?jǐn)⑹龅牡湫蛯?shí)例。

本部分適用于采用噴射清理、手工和動(dòng)力工具清理以及火焰清理等方法進(jìn)行涂覆涂料前處理的熱軋鋼材表面，盡管這些方法很難獲得可比較的結(jié)果。本質(zhì)上，這些方法適用于熱軋鋼材，但是，這些方法，尤其是噴射清理方法，也適用于具有足夠厚度而能夠抵抗因磨料沖擊或動(dòng)力工具清理引起的變形的冷軋鋼材。

本部分也適用于除殘余氧化皮之外還牢固附著著殘留涂層和其他外來(lái)雜質(zhì)的鋼材表面。

注：對(duì)已涂覆的鋼材表面僅是局部清除原有涂層后的處理等級(jí)。

本部分以鋼材的目視外觀來(lái)表示其表面清潔度。在多數(shù)情況下，這足以滿足要求，但對(duì)于很可能要置于惡劣環(huán)境，例如浸水環(huán)境和連續(xù)冷凝環(huán)境下的涂層，應(yīng)考慮用物理方法和化學(xué)方法來(lái)檢測(cè)目視是清潔表面上的可溶性鹽類和其他觀察不到的污染物，具體檢測(cè)方法見(jiàn)ISO8502各部分規(guī)定。表面粗糙度特性也應(yīng)參考ISO8503的規(guī)定。

2、銹蝕等級(jí)

鋼材表面的銹蝕程度分別以A、B、C和D四個(gè)銹蝕等級(jí)表示，文字描述如下：

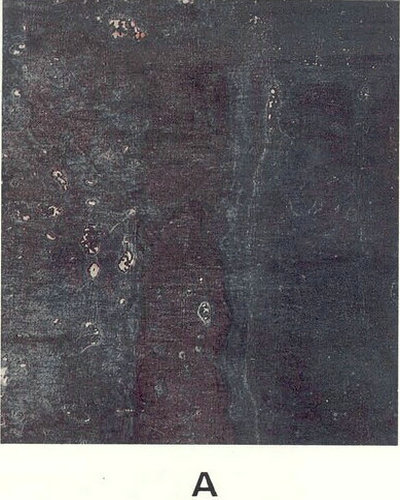

A：大面積覆蓋著氧化皮面幾乎沒(méi)有鐵銹的鋼材表面；

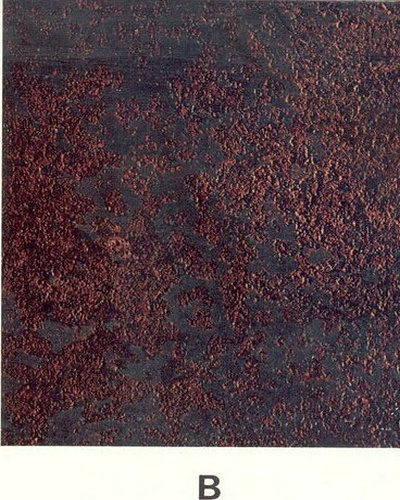

B：已發(fā)生銹蝕，并且氧化皮已開(kāi)始剝落的鋼材表面；

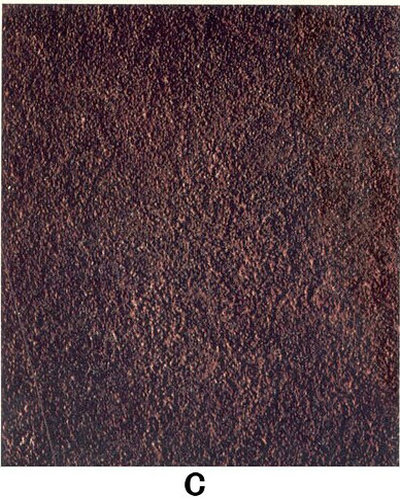

C：氧化皮已因銹蝕而剝落，或者可以刮除，并且在正常視力觀察下可見(jiàn)輕微點(diǎn)蝕的鋼材表面；

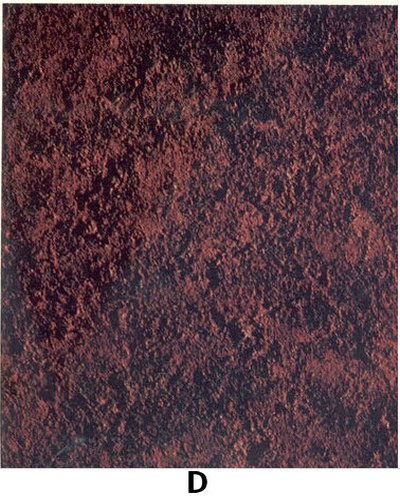

D：氧化皮已因銹蝕而碧落，并且在正常視力觀察下可見(jiàn)普通發(fā)生點(diǎn)蝕的鋼材表面。

3、處理等級(jí)

3.1 通則

本部分規(guī)定了表示不同處理方法和清潔程度的若干處理等級(jí)。處理等級(jí)通過(guò)描述處理后表面外觀狀況的文字來(lái)定義。

每一處理等級(jí)用代表相應(yīng)處理方法類型的字母，“Sa”、“St”或“F1”表示。字母后面的數(shù)字，表示清除氧化皮、鐵銹和原有涂層的程度。

照片上標(biāo)有處理前原始銹蝕等級(jí)和處理等級(jí)符號(hào)，例如，BSa2.5。

注1：“外來(lái)雜質(zhì)可能包括水溶性鹽類和焊接殘留物，這些污染物采用干法噴射清理、手工和動(dòng)力工具清理或火焰清理，不可能從表面完全清除，可采用濕法噴射清理或水噴射清理；

注2：若氧化皮、鐵銹或涂層可用鈍的鏟刀刮掉，則視為附著不牢。

3.2 噴射清理，Sa

對(duì)噴射清理的表面處理，用字母“Sa”表示。噴射清理等級(jí)描述見(jiàn)表1.

噴射清理前，應(yīng)鏟除全部厚銹層。可見(jiàn)的油、脂和污染也應(yīng)清除掉。

噴射清理后，應(yīng)清除表面的浮沉和碎屑。

注：對(duì)表面噴射清理方法的說(shuō)明，包括噴射清理前后的處理程序。

噴射清理等級(jí)

3.3 手工和動(dòng)力工具清理，St

對(duì)手工和動(dòng)力工具清理，例如刮、手工刷、機(jī)械刷和打磨等表面處理，用字母“St”表示。手工和動(dòng)力工具清理等級(jí)見(jiàn)表2。

手工和動(dòng)力工具清理前，應(yīng)鏟除全部厚銹層。可見(jiàn)的油、脂和污物也應(yīng)該除掉。

手工和動(dòng)力工具清理后，應(yīng)清除表面的浮灰和碎屑。

注：本部分不包括處理等級(jí)St1，因?yàn)檫@個(gè)等級(jí)的表面不適合于涂覆涂料。

表2 手工和動(dòng)力工具清理等級(jí)

3.4 火焰清理，F(xiàn)1

對(duì)火焰清理表面處理，用字母“F1”表示�；鹧媲謇淼燃�(jí)見(jiàn)表3。

火焰清理前，應(yīng)鏟除全部厚銹層。

火焰清理后，表面應(yīng)以動(dòng)力鋼絲刷清理。

注：火焰清理包括最后的動(dòng)力鋼絲刷清理程序，手工鋼絲刷處理的表面達(dá)不到覆涂涂料的滿意要求。

表3 火焰清理

4、鋼材表面目視評(píng)定程序

檢查鋼材表面不管是在良好的散射日光下或在照度相當(dāng)?shù)娜斯ふ彰鳁l件下進(jìn)行，都應(yīng)憑借正常視力，將其余每一張照片進(jìn)行比較，將相應(yīng)的照片盡量靠近待檢測(cè)的鋼材表面，并與其置于同一平面上。

評(píng)定銹蝕等級(jí)時(shí)，記錄最差的等級(jí)作為評(píng)定結(jié)果。評(píng)定處理等級(jí)時(shí)，記錄與鋼材表面外觀最近接的等級(jí)為評(píng)定結(jié)果。

銹蝕等級(jí)

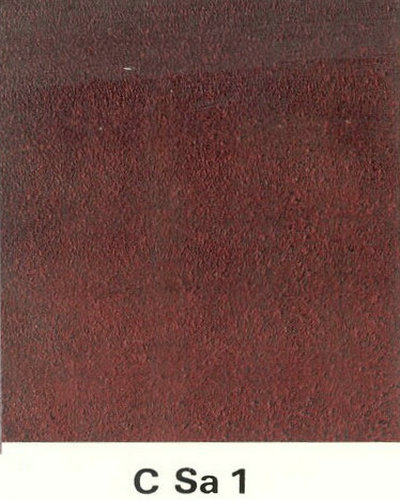

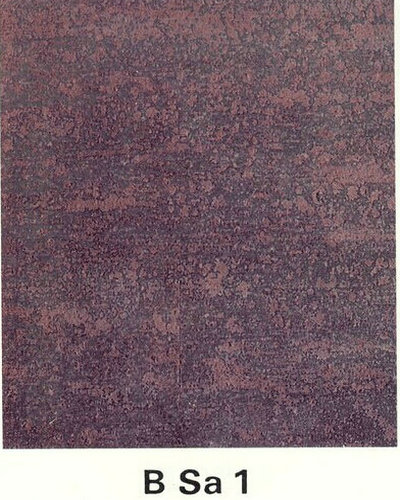

Sa1

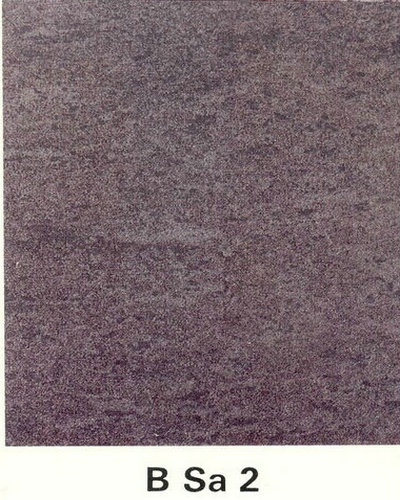

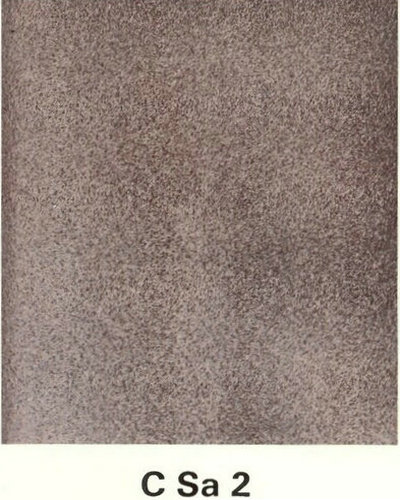

Sa2

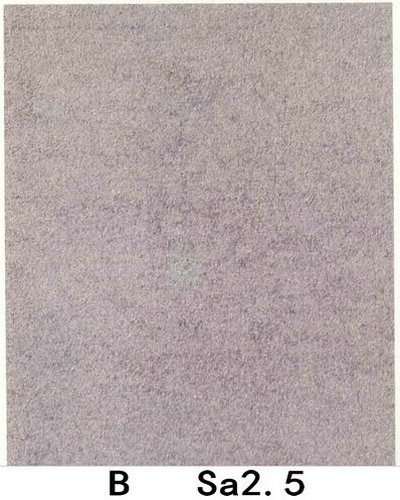

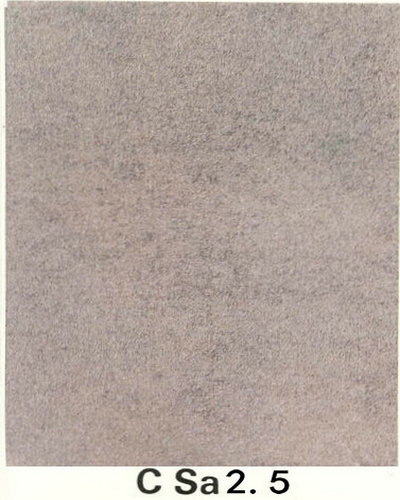

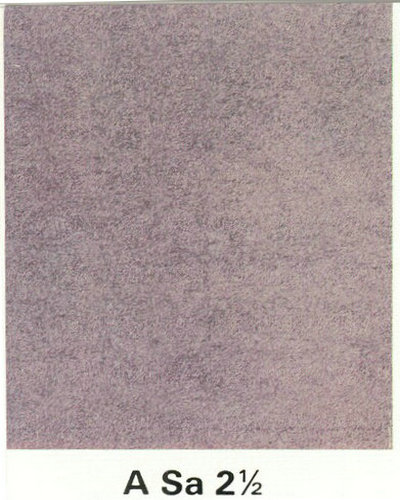

Sa2.5

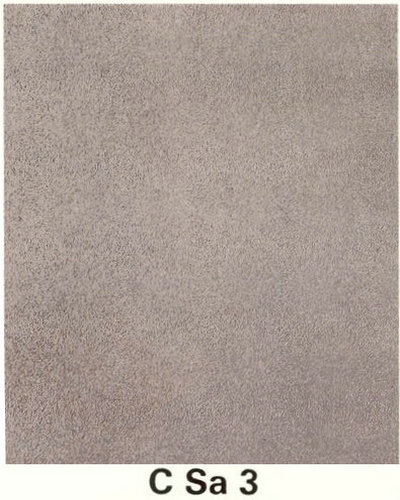

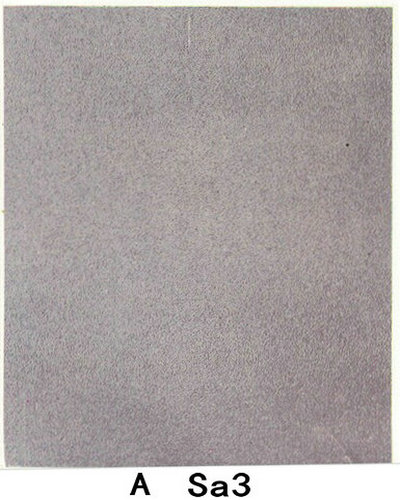

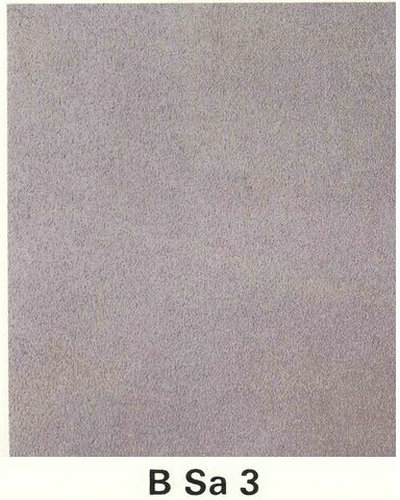

Sa3

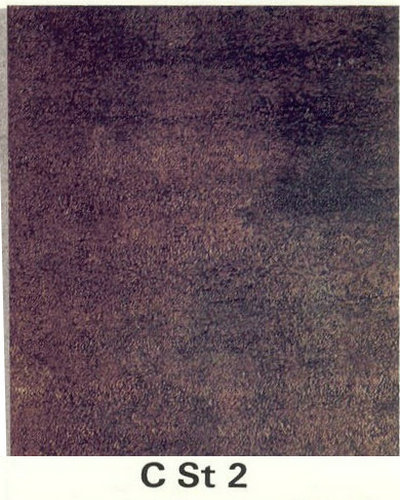

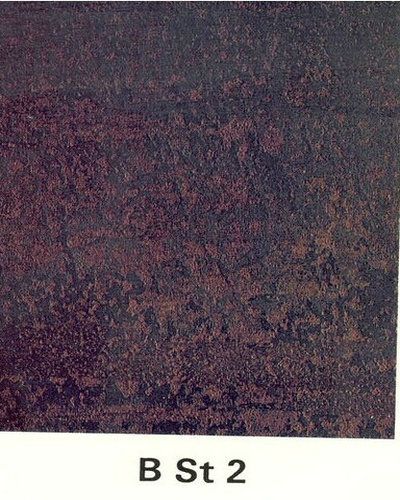

St2

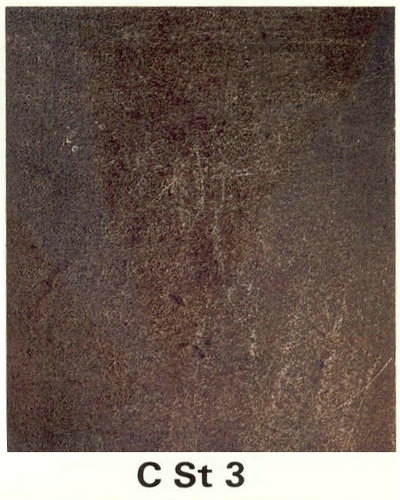

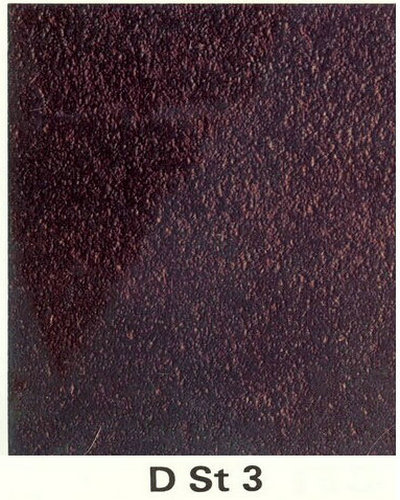

St3

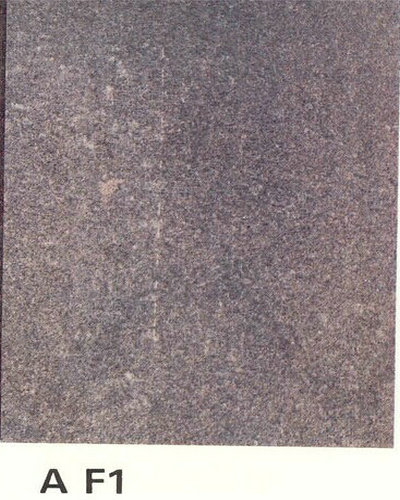

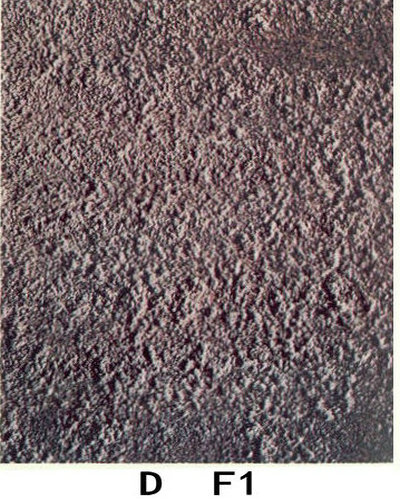

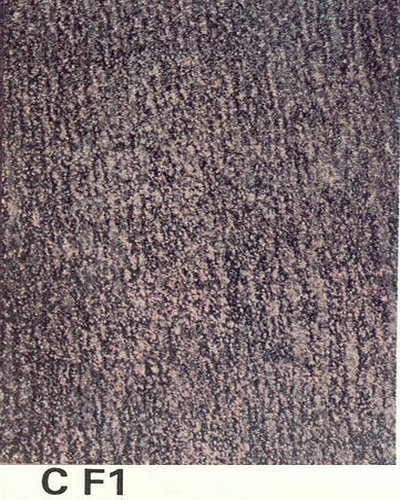

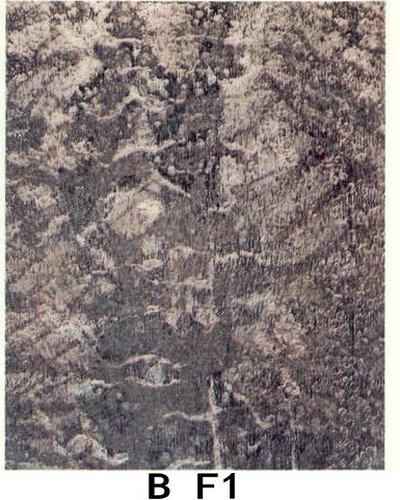

火焰處理 F1
